Tuner Gitarowy Dirka

Ten tuner gitarowy jest opracowany aby w szybki i łatwy sposób nastroić gitary. Gitary sześcio- i siedmiostrunowe oraz gitary basowe cztero-, pięcio- i sześciostrunowe mogą być strojone.

Tuner reaguje szybko i jest dokładny (± 0.5 centa) i jest nieczuły na otaczające odgłosy. Brzmiąca struna jest automatycznie rozpoznawalna a odchylenie jest wyświetlane w przejrzysty sposób. Także brzmiący ton jest wyświetlany na skali na wypadek gdy odchylenie jest większe niż 50 centów i ton jest w obrębie innej nuty. Jest to przydatne gdy stroimy nową strunę po raz pierwszy. “Quadra Flat Tuning” jest używany również przy strojeniu bez zdejmowania kapodastra. Częstotliwość A4 jest regulowana pomiędzy 430Hz i 450Hz krokowo co 1Hz.

Poświęć trochę czasu na przeczytanie tej instrukcji. Dzięki temu zaoszczędzisz dużo czasu w przyszłości. Jeżeli czegoś brakuje, lub jest coś niejasne proszę wyślij mi e-maila.

1. Wybierz mikrofon
   Możesz to zrobić klikając na 'menu' i wybierając 'ustawienia'. Następnie możesz wybrać mikrofon z listy. Jeżeli tuner gitarowy nie otrzymuje żadnego sygnału mikrofonowego, to automatycznie wyświetli się okno 'ustawienia'. Sprawdź wykres w prawym dolnym rogu (sygnał mikrofonu) tunera gitarowego aby sprawdzić czy wybrany mikrofon przesyła sygnał.
2. Ustaw czułość mikrofonu
   Możesz to zrobić klikając na 'Ustawienia Głośności Mikrofonu' w ekranie 'ustawienia'. Otworzy się okno Windows gdzie możesz ustawić czułość mikrofonu (głośność). Ustaw czułość mikrofonu w połowie skali i upewnij się, że zaznaczone jest okienko dla wybranego mikrofonu. Często istnieje możliwość “podbicia sygnału” poprzez przycisk “zaawansowane”. W większości przypadków nie jest to zalecane, ponieważ mikrofon będzie zbyt czuły.

3. Rozpocznij strojenie
   Uderz w strunę, którą chcesz nastroić i obserwuj powyższy wskaźnik odchylenia. Odchylenie tonu jest również widoczne numerycznie w oknie “Cent”. Dotknij pozostałych strun palcami aby zapobiec produkowaniu brzmienia, które mogłoby zakłócić pomiar. Tuner reaguje szybciej i jest dokładniejszy jeżeli mikrofon znajduje się blisko strun.
4. Wskazówki
   Najeżdżając myszką na ekran lub przycisk, pojawi się wskazówka z krótkim opisem. Wskazówka jest to mała żółta chmurka z tekstem nad ekranem lub przyciskiem.

• Obniż strunę używając klucza aby osiągnąć wysokość tuż poniżej prawidłowej wysokości. Uderz w strunę i nastrój ją powoli do góry jednocześnie obserwując wskaźnik odchylenia na ekranie tunera. Odchylenie powinno być pomiędzy -3 i 3 centy. Jeżeli ton jest zbyt wysoko, powtórz poprzednio opisany proces. Proces strojenia powinien się zakończyć podciągając strunę, a nie opuszczając.

• Dotknij pozostałych strun palcami aby zapobiec produkowaniu brzmienia, które mogłoby zakłócić pomiar.
• Umieść mikrofon blisko struny, którą chcesz nastroić. Pomiar jest szybszy i bardziej dokładny jeżeli mikrofon jest umieszczony bliżej struny.

Wersja próbna Tunera Gitarowego działa na każdym PC oraz laptopie, który spełnia wymagania systemowe określone w tej instrukcji. Możesz zainstalować wersję próbną Tunera Gitarowego na wielu komputerach oraz wysłać go do swoich przyjaciół.

Wersja próbna nie obsługuje strojenia strun B, E i A. Pozostałe struny mogą być strojone. Jest to wystarczające aby sprawdzić możliwości tunera. Funkcja “quadra flat tuning” nie jest wspierana w wersji próbnej.

• Częstotliwość
  liczba fal konkretnego tonu na sekundę (wysokość tonu).
• Dźwięk
  całkowity zakres fal akustycznych, które są rozpoznawalne przez ucho ludzkie.
• Ton
  dźwięk o zmiennej wysokości.
• Nuta
  zapis graficzny tonu opisujący jego wysokość i długość.
• Skala
  wznosząca lub opadająca sekwencja tonów w określonym porządku.

• Wysokość
  obserwowana częstotliwość tonu. Jest to częstotliwość podstawowa.
• Główna składowa harmoniczna
  widoczna wysokość. Najniższy ton spośród zbioru tonów tworzących dźwięk.
• Alikwot
  ton w dźwięku o wyższej częstotliwości od głównej składowej harmonicznej. Harmoniczne są wielokrotnymi toniki.
• Dudnienie
  dudnienie występuje pomiędzy dwoma jednocześnie brzmiącymi tonami o małej różnicy wysokości.

• Interwał
  różnica wysokości pomiędzy dwoma tonami.
• Półton
  najmniejszy muzyczny interwał w zachodniej muzyce. Oktawa składa się z dwunastu półtonów. W stroju równomiernie temperowanym wszystkie półtony są równo podzielone w częstotliwości. W fortepianie, interwał pomiędzy dwoma sąsiednimi białymi klawiszami (jeżeli nie ma między nimi czarnego klawisza) to półton. Jeżeli pomiędzy dwoma białymi klawiszami jest czarny klawisz, wtedy interwał pomiędzy białymi klawiszami to dwa półtony. W takim przypadku interwał pomiędzy białymi klawiszami a czarnym klawiszem to półton. Interwał pomiędzy tonem i tonem podwyższonym (np. c i C#) to zawsze półton.
• Oktawa
  różnica pomiędzy dwoma tonami, kiedy drugi ton ma dwa razy większą częstotliwość niż pierwszy.
  1 Oktawa = 12 Półtonów.

• Strój lub system
  system porządkowania częstotliwości dźwięków dla poszczególnej skali instrumentu. W zachodniej muzyce system równomiernie temperowany jest najbardziej popularny. Inne systemy to np: strój naturalny, system Pitagorejski, strój średniotonowy, system temperowany oraz 31 stopniowy system równomiernie temperowany.
• Skala chromatyczna
  skala chromatyczna to taka, która zawiera wszystkie dwanaście półtonów z oktawy:
  c – c# – d – d# – e – f – f# – g – g# – a – a# – h (białe i czarne klawisze na fortepianie)
• Odległość połowy tonu i całego tonu
  odległość połowy tonu jest równoznaczna z interwałem półtonu (sekundy małej), tak jak interwał pomiędzy dwoma sąsiadującymi białymi klawiszami bez czarnego klawisza pomiędzy nimi. Odległość całego tonu jest równoznaczna z interwałem dwóch półtonów, tak jak interwał pomiędzy dwoma sąsiadującymi białymi klawiszami, pomiędzy którymi jest klawisz czarny.

• Skala diatoniczna
  skala diatoniczna to taka, która składa się z półtonów i całych tonów:
  C dur: c – d – e – f – g – a – h (białe klawisze na fortepianie oraz kolejne dźwięki na harmonijce diatonicznej)
  C moll: c – d – eb – f – g – ab – bb
• Herc
  jednostka częstotliwości.
  1 Hz = 1 drgnienie na sekundę.
• Centów
  jednostka logarytmiczna opisująca różnice w wysokości z uwzględnieniem tonu w skali.
  1200 Centów = 1 Oktawa.
  100 Centów = odstęp pomiędzy 2 kolejnymi półtonami w systemie równomiernie temperowanym.


• Spektrum częstotliwości
  wszystkie częstotliwości występujące w dźwięku. Spektrum częstotliwości może być przedstawione w formie graficznej.
• Bisonoryzm
  określenie „bisonoryzm” używane jest w przypadku gdy instrumenty w stylu akordeonu generują inne tony w zależności czy miech pompuje, czy zasysa powietrze. Przykład: bandoneon, koncertyna.
• Tabela strojenia
  robocza tabela ze wszystkimi rodzajami dodatków do strojenia stroików akordeonowych.

Na tym ekranie wyświetlany jest sygnał mierzony mikrofonem. Tutaj możesz sprawdzić czy mikrofon działa poprawnie. Ten ekran nie służy do procesu strojenia.

Ten wskaźnik poziomu głośności wyświetla poziom głośności strun. Poziomy głośności, które są tutaj wyświetlane zależą od czułości mikrofonu, który jest skonfigurowany w Windows. Te wskaźniki nie są używane w procesie strojenia.

Ekran ten wyświetla mały wykres spektrum częstotliwości strojonej nuty. Ten ekran nie służy do procesu strojenia.

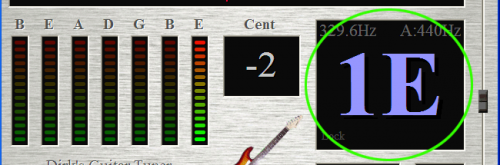

Ekran ten wyświetla wartość nuty brzmiącej struny. Wartość nuty jest wyświetlana w postaci dużej litery pośrodku ekranu.

Numer po lewej stronie tej litery wskazuje numer struny. Dla sześcio- lub siedmiostrunowych gitar, wysoka struna E ma numer 1 a niska struna E ma numer 6. Niska struna B ma numer 7. Dla gitary basowej struna G ma numer 1 a struna B ma numer 5. Wysokie C nie jest numerowane. W prawym górnym rogu tego ekranu wyświetlona jest częstotliwość A4. Zazwyczaj jest to 440 Hz, lecz można tę wartość zmienić suwakiem po prawej stronie tunera. W lewym górnym rogu wyświetlana jest częstotliwość, którą powinien mieć wybrany ton. Ustawienie 'Quadra Flat Tuning' jest wyświetlane w prawym dolnym rogu.

Ekran ten wyświetla odchylenie mierzonego tonu w odniesieniu do najbliższego tonu skali. Zakres wyświetlacza mieści się od 50 centów za nisko do 50 centów za wysoko.

Czerwona linia wskazuje wartość mierzonego tonu. Mierzony ton jest nastrojony gdy czerwona linia jest na środku (na zielonej linii zerowej) skali. Małe odchylenie (+/- 3 centy) jest dozwolone, ponieważ jest to wcale lub prawie wcale nieodróżnialne ludzkim uchem. Jeżeli czerwona linia jest po prawej stronie od środka wtedy ton jest za niski, a jeżeli niebieska linia jest po prawej stronie środka, to ton jest za wysoki. Numer w małym oknie "Cent" wskazuje odchylenie tonu w centach.

Ekran ten wskazuje mierzony ton na skali. Pionowe linie oznaczają inne nuty. Nuty na gitarze są podświetlone zielonymi literami.

Pionowa linia wskazuje, na której nucie leży mierzony ton. Jeśli mierzony ton jest w zasięgu jednej z nut na gitarze, wtedy tuner zmierzy i wyświetli odchylenie tego tonu. Pionowa linia jest wtedy na górze zielonych liter. Na tym ekranie możesz zobaczyć czy ton, który jest poza zakresem danej nuty na gitarze jest za wysoko czy za nisko. Jest to przydatne gdy stroimy nową strunę po raz pierwszy.

Ustaw częstotliwość A4
Za pomocą suwaka po prawej stronie tunera możesz nastroić instrument w innym standardzie niż A=440Hz. Za pomocą tego suwaka możesz ustawić częstotliwość pomiędzy 430Hz i 450Hz krokowo co 1Hz. Odpowiednio wszystkie pozostałe klawisze zmienią się. Aktualna wysokość (częstotliwość) A jest wyświetlana na górze ekranu, który wyświetla wartość nuty.

Gitara lub gitara basowa
Używając przycisków “Gitara” i “Gitara Basowa” możesz zmienić tryb strojenia. W trybie strojenia gitary mogą być nastrojone struny: B1, E2, A2, D3, G3, B3 i E4. W trybie strojenia gitary basowej mogą być nastrojone struny: B0, E1, A1, D2, G2 i C3.

Quadra Flat Tuning - strojenie w zakresie 1 do 4 półtonów
Za każdym razem kiedy wciśnięty przycisk 'Flat' liczba bemoli się zwiększy na dole ekranu wyświetlającego wartość nuty. Umożliwia to strojenie od 1 do 4 tonów powyżej wyświetlanej wartości nuty. Jeżeli używany jest kapodaster, wtedy nie ma potrzeby zdejmowania go. Wciśnij wielokrotnie przycisk 'flat' w zależności od pozycji kapodastra.

Ile to jest cent?
Odchylenie tonu w odniesieniu do najbliższego tonu skali jest wyrażane w centach. 100 centów jest to odległość pomiędzy jednym tonem skali a kolejnym. Jeżeli ton do nastrojenia ma odchylenie 50 centów wtedy jego wysokość jest dokładnie pomiędzy dwoma tonami skali.

W miarę możliwości tuner konfiguruje ustawienia automatycznie. Dzięki temu tuner jest łatwy w obsłudze. Zatem liczba ustawień jest ograniczona do minimum. Wciskając przycisk 'Menu' i wybierając “Ustawienia” można wybrać mikrofon.

Jeżeli mikrofon nie działa od razu, to przyczyną może być nieodpowiednia konfiguracja w ustawieniach Windows. Ekran Windows, w którym możesz zmienić ustawienia mikrofonu można wyświetlić klikając na przycisk 'Ustawienia Mikrofonu Windows'.
